什么是菲涅耳透镜？他的用途是什么？

菲涅耳透镜概括

菲涅尔透镜是用于聚光或放大的轻便轻便片材。法伦赛尔透镜最早是由法国物理学家奥古斯丁-让·菲涅尔发明的。1822年，奥古斯丁菲涅尔首先使用这种透镜设计制造了玻璃菲涅耳透镜——灯塔透镜。

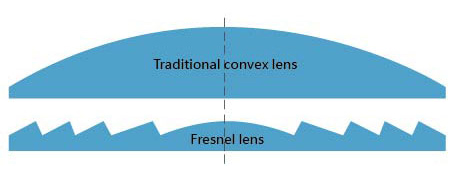

与典型的球面或非球面光学透镜不同，菲涅耳透镜由一系列蚀刻在塑料片一侧的同心凹槽组成。菲涅尔透镜是一种薄而扁平的光学透镜，它由一系列位于轻质塑料片表面的细小的同心圆槽组成，以减少厚度、重量和成本。每个凹槽与下一个凹槽的角度略有不同，并且具有相同的焦距，以便将光线聚焦到中心焦点。每个凹槽都可以被视为一个单独的小透镜，用于弯曲平行的菲涅耳光波并聚焦光线。该镜头实际上消除了一些球面像差。

菲涅尔透镜是一种特殊的光学透镜。它现在可以由塑料制成，例如丙烯酸菲涅耳透镜、PMMA、聚氯乙烯 (PVC)、聚碳酸酯 (PC) 和 HDPE。传统的玻璃凸透镜会很厚、很重且非常昂贵，但塑料菲涅耳透镜是一种薄、平、轻且成本低的替代品。

高凹槽密度具有更好质量的投影图像。菲涅耳透镜是以显着降低的成本获得高质量图像和效率的良好解决方案。菲涅耳透镜通常针对球面像差进行校正。

菲涅耳透镜的用途是什么？

菲涅耳透镜，一系列同心环，每个环由一个简单透镜的元件组成，以适当的关系组装在平面上以提供短焦距。菲涅尔透镜在我们的日常生活中被广泛用作集光器和点火器。特别是在灯塔和探照灯中，将光线集中成相对较窄的光束。

场镜（菲涅尔屏幕“增白剂”）

菲涅耳透镜可用于光重定向 在磨砂背投显示屏幕朝向观看者的眼睛的边缘，从而消除了“热点”通过增亮显示器的边缘在这样的屏幕常常观察到。这种类型的屏幕包括相机对焦屏幕。在此应用中，凹槽必须面向光源；因此，凹槽通常必须面对较短的共轭，这是通常规则的一个例外。

场透镜的共轭应该是在凹槽侧与投影仪透镜的距离，以及与磨砂片上观察者的距离。特浩光电可以提供合适的镜片，其平面为光学抛光或磨砂。

菲涅耳透镜的应用

菲涅尔透镜的应用包括照明、菲涅尔灯、灯塔、高架投影仪、菲涅尔放大镜、菲涅尔电视投影、聚光系统、照相机菲涅尔聚光灯、汽车前灯、 菲涅尔透镜太阳能 、背投菲涅尔屏、被动运动探测器、交通标志、菲涅尔透镜光伏、菲涅尔太阳能聚光器、准直器、菲涅尔飞行模拟器、光学着陆系统和 LED放大镜。

菲涅耳透镜的类型

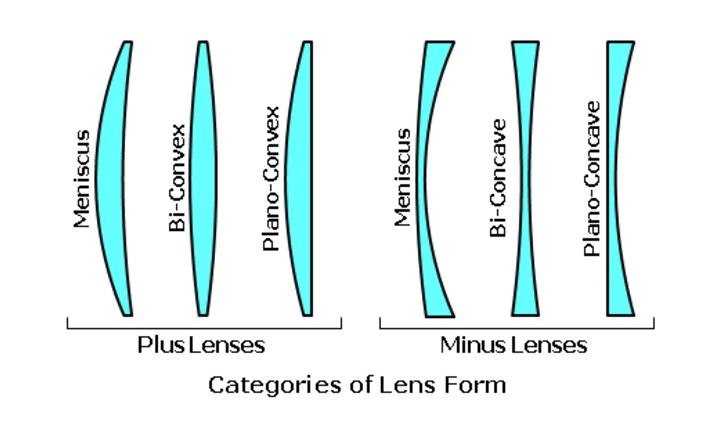

菲涅尔透镜的种类：正菲涅尔透镜、负菲涅尔透镜、菲涅尔透镜阵列、柱面菲涅尔透镜、圆形菲涅尔透镜、线性菲涅尔透镜、柱状菲涅尔透镜、衍射菲涅尔、菲涅尔反射、菲涅尔分束器和菲涅尔棱镜。

菲涅耳透镜的优点

菲涅耳透镜 可被设计和非常大的尺寸，具有重量轻制由于小于4mm的厚度，所以成本将会比传统的放大镜下。相比之下，传统的玻璃镜片边缘厚 200 毫米，重量超过 50 公斤，成本高达数千美元。

显着减少透镜厚度可显着节省材料成本。菲涅尔透镜可以减轻重量，从而降低安装和组装成本。 高达 1000 毫米的超巨型 菲涅耳透镜可用于替代大型光学系统中非常昂贵的传统反射镜组件。

整页 3 倍放大板，带黑色边框，可 放大 300%。它被认为是阅读小字的最舒适的放大倍率，非常适合查看和检查微小的爱好和手工材料，以及螺丝和别针等小型电子设备部件。

菲涅耳透镜的设计

为了确定光学菲涅耳透镜设计方程，需要为每个单独的应用确定所有参数。几种菲涅尔区公式用于精密金刚石工具机和电铸成型工艺的菲涅尔技术。
